Tubo de bus de aluminio semi aislado
1.Semi aisló el tubo de aluminio del tubo del pletina de aluminio
1) Estándar de implementación: conductor de tubo de tuberia de bus de aluminio y aleación de aluminio GB / T27676-2011 o ASTM B 317M-07
2) Aleación del producto: 6Z63 6063G 6R05 6101 6061 3A21 1060 1070A
3) Temple Temper: H18 T10 T6 T6511
4) El producto es una estructura tubular hueca con superficie brillante, aspecto hermoso y tamaño uniforme.
5) El diámetro exterior es de 60 mm a 450 mm.
6) El espesor de la pared de 3 mm a 15 mm.
7) La longitud de un solo conductor de tubo de tuberia de bus puede alcanzar hasta 15 metros.

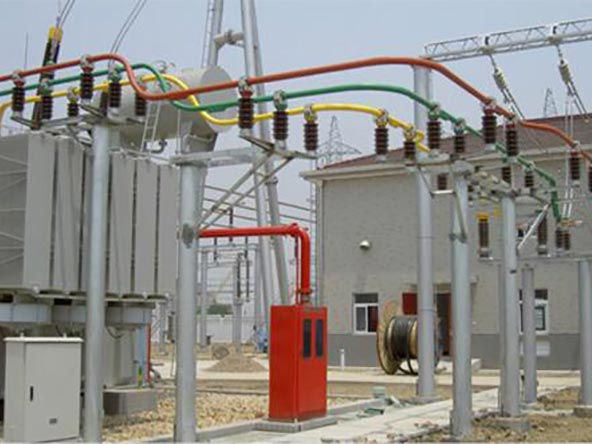

2. Visor de aplicación de tubo de bus de aluminio semi aislado
El tubo de tuberia de bus de aluminio semi-aislado es adecuado para suministro de energía, generación de energía, tratamiento de oro, petróleo, productos químicos, energía y otros proyectos de distribución. La mayoría de los usuarios han aceptado sus ventajas, como la pequeña área de instalación, la gran capacidad de carga, el alto factor de seguridad y el mantenimiento conveniente. Los principales métodos de instalación son: pilar superior, intercapa de cable, zanja de cable, etc.
3, características del producto de tubo de bus de aluminio semi aislado
1. Gran capacidad de transmisión de corriente y disipación de calor: el cuerpo principal es un tubo de aluminio hueco, la distribución de la corriente es uniforme, la corriente nominal máxima puede alcanzar los 4000A.
2. Bajo efecto de piel, baja pérdida de potencia: baja resistencia de CA, factor de piel KF <1, por lo que la pérdida de autobuses tubulares es baja.
3. Tensión permisible grande y alta resistencia mecánica: el tubo tubular del bus es cuatro veces más largo que el tubo rectangular del bus, y el tramo más largo del tubo del bus único puede ser de hasta 8 metros.
4. El rendimiento del aislamiento eléctrico es fuerte: adopte la forma de aislamiento de la botella de porcelana del pilar, puede pasar directamente a través de la zanja de cable o a través de la pared.
5. Estructura simple, alta confiabilidad: sin condensación interna, sin factores de cortocircuito a tierra, factores de cortocircuito a tierra, una instalación sin mantenimiento de por vida.
4, barra tubular común, tubo de revestimiento y tamaño de bola de sellado o tamaño de cubierta de sellado.
1.Semi aisló el tubo de aluminio del tubo del pletina de aluminio
1) Estándar de implementación: conductor de tubo de tuberia de bus de aluminio y aleación de aluminio GB / T27676-2011 o ASTM B 317M-07
2) Aleación del producto: 6Z63 6063G 6R05 6101 6061 3A21 1060 1070A
3) Temple Temper: H18 T10 T6 T6511
4) El producto es una estructura tubular hueca con superficie brillante, aspecto hermoso y tamaño uniforme.
5) El diámetro exterior es de 60 mm a 450 mm.
6) El espesor de la pared de 3 mm a 15 mm.
7) La longitud de un solo conductor de tubo de tuberia de bus puede alcanzar hasta 15 metros.
2. Visor de aplicación de tubo de bus de aluminio semi aislado
El tubo de tuberia de bus de aluminio semi-aislado es adecuado para suministro de energía, generación de energía, tratamiento de oro, petróleo, productos químicos, energía y otros proyectos de distribución. La mayoría de los usuarios han aceptado sus ventajas, como la pequeña área de instalación, la gran capacidad de carga, el alto factor de seguridad y el mantenimiento conveniente. Los principales métodos de instalación son: pilar superior, intercapa de cable, zanja de cable, etc.
3, características del producto de tubo de bus de aluminio semi aislado
1. Gran capacidad de transmisión de corriente y disipación de calor: el cuerpo principal es un tubo de aluminio hueco, la distribución de la corriente es uniforme, la corriente nominal máxima puede alcanzar los 4000A.
2. Bajo efecto de piel, baja pérdida de potencia: baja resistencia de CA, factor de piel KF <1, por lo que la pérdida de autobuses tubulares es baja.
3. Tensión permisible grande y alta resistencia mecánica: el tubo tubular del bus es cuatro veces más largo que el tubo rectangular del bus, y el tramo más largo del tubo del bus único puede ser de hasta 8 metros.
4. El rendimiento del aislamiento eléctrico es fuerte: adopte la forma de aislamiento de la botella de porcelana del pilar, puede pasar directamente a través de la zanja de cable o a través de la pared.
5. Estructura simple, alta confiabilidad: sin condensación interna, sin factores de cortocircuito a tierra, factores de cortocircuito a tierra, una instalación sin mantenimiento de por vida.
4, barra tubular común, tubo de revestimiento y tamaño de bola de sellado o tamaño de cubierta de sellado.
| Tubo de bus principal | Tubo de bus de línea |
Bola de sellado o Tapa de sellado |
||
|
OD (mm) |
Espesor de pared(mm) |
OD (mm) |
Espesor de pared(mm) |
OD (mm) |
| 80 | 4 | 71 | 3 | 70 |
| 90 | 5 | 79 | 4 | 79 |
| 100 | 5 | 89 | 5 | 89 |
| 110 | 5 | 99 | 5 | 99 |
| 120 | 5 | 109 | 5 | 109 |
| 130 | 7 | 115 | 7 | 115 |
| 150 | 7 | 135 | 7 | 135 |
| 150 | 10 | 129 | 10 | 129 |
| 170 | 7 | 155 | 7 | 155 |
| 170 | 10 | 149 | 10 | 149 |
| 200 | 10 | 179 | 10 | 179 |
| 250 | 10 | 229 | 10 | 229 |
